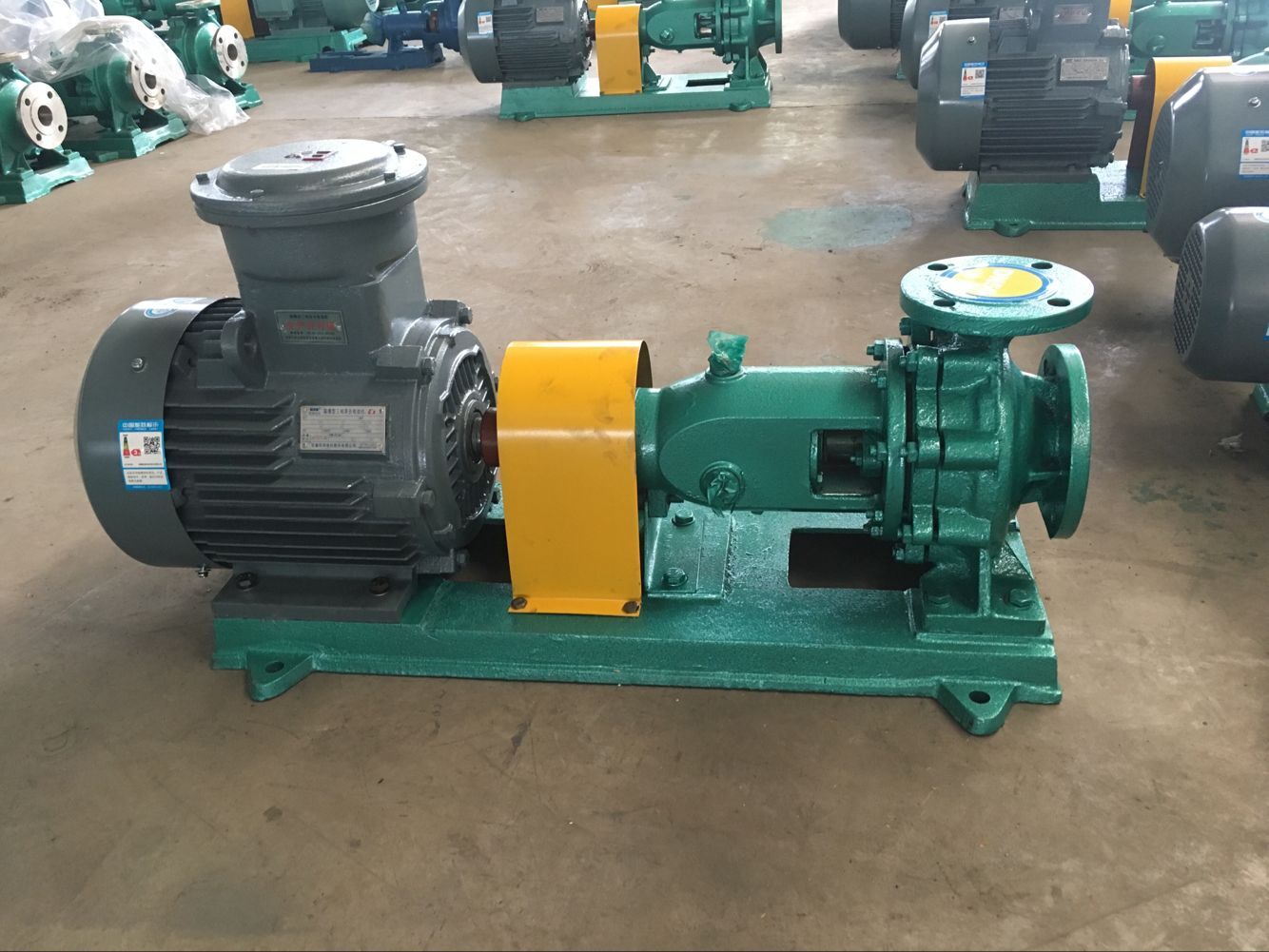

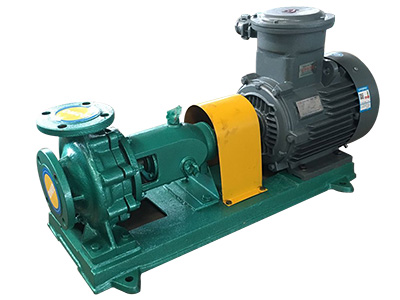

IS型泵系單級單吸(軸向吸入)清水離心泵,適用于工業和城市給水、排水,亦可用于農業排灌。供輸送清水或物理及化學性質類似清水的其它液體之用。溫度不得高于80℃。
結構說明
IS型泵系根據國標所規定的性能和尺寸設計的,主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等所組成。
IS型泵的 泵體和泵蓋是從葉輪背面處剖分的,即通常所說的后開門結構形式。其優點是檢修方便,檢修時不動泵體、吸入管路、排出管路和電動機,即可退出轉子部件進行維修。
泵的殼體(即泵體泵蓋)構成泵的工作室,葉輪、軸和軸套等為泵的轉子部件。懸架軸承部件支承著泵的轉子部件,滾動軸承承受泵的徑向力和部分軸向力。為了平衡泵的軸向力,大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大,葉輪背面未設密封環和平衡孔。
