化工泵基礎設施施工
作者:化工泵 來源:水泵 發布時間:2023-08-19
化工水泵基礎的作用是支承并固定機組,使它運行平穩,不致發生劇烈振動,更不允許產生基礎沉陷。因此,對基礎的要求是:
(1)堅實牢固,除能承受機組的靜荷載外,還能承受機械震動荷載;
(2)要澆制在較堅實的地基上,不宜澆制在松軟地基或新填土上,以免發生基礎下沉或不均勻沉陷。一般中、小型立式軸流泵都安裝在鋼筋混凝土排架或特制的水泵梁上;而臥式離心泵大多是安裝在混凝土塊體基礎上。
1.混凝土基礎
混凝土基礎應有足夠的平面尺寸,以保證水泵的安裝和固定。其尺寸大小一般均按所選水泵安裝尺寸所提供的數據確定。具體的確定方法見第四章第二節的相關內容。
基礎施工時,要求在規定的地點先挖好機坑,下面鋪一層5cm厚的石子或碎磚,用夯打?qū)崳缓鬂仓炷??;炷恋呐浜媳瓤捎觅|(zhì)量來計算。一般是1份水泥、2份黃砂、5份石子?;蛘呤?份水泥、2份黃砂、4份石子,以及l(fā)份水泥、3份黃砂、6份石子。采用哪種配合比,可根據建筑物的重要性以及水泥的質量選用。水的質量為水泥質量40%~60%,加水少強度高。在澆筑時,要在靠近地面以及高出地面的部分放置??颍?蛞鶕?jù)基礎尺寸釘好。

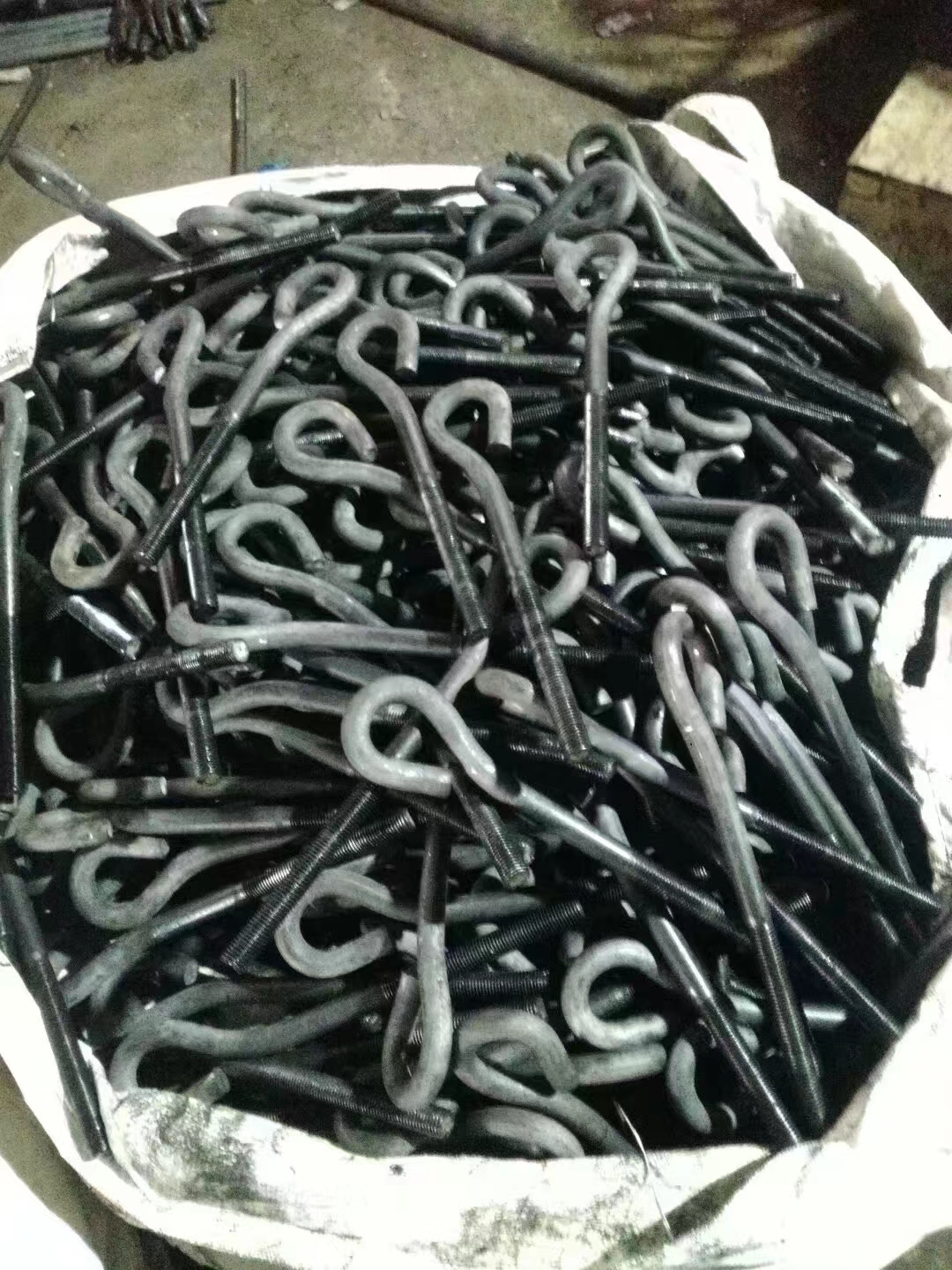

2.底腳螺栓的固定
機組底座的地腳螺栓的固定分一次澆筑法和二次澆筑法。
一次澆筑法就是在澆注混凝土之前,將地腳螺栓固定在模型架上,在澆注混凝土?xí)r,不需預留螺栓孔,一次澆成,將地腳螺栓澆筑在混凝土基礎中。該種方法通常用于帶有底座的小型水泵的安裝。這種方法的優點是縮短了施工期限;增強了底腳螺絲在基礎內的穩固性;保證了安裝質量。缺點是若地腳螺栓位置固定不正或澆筑地腳螺栓移位,將給水泵機組的安裝帶來困難。
小型水泵的基礎一般都采用一次灌漿法。通常按照規定尺寸要求用木板或磚頭立好???,同時在各底腳螺絲的位置釘上有螺絲孔的縱橫板條,以固定底腳螺絲位置,然后再澆筑混凝土。
二次澆筑法是在澆鑄混凝土基礎時,預先預留地腳螺栓孔,水泵機組就位和上好螺栓后再向預留澆孔內澆筑混凝土。這種方法的缺點是增加了基礎模板工程和澆灌工作量,而且分兩次澆筑,前后凝固的混凝土有時結合得不好,影響底腳螺絲的穩固性。
在中、小型水泵機組的安裝中,為避免上述方法的缺點,可采用強度較高的耐火磚墊在底座的四角,然后放置地腳螺栓,支好模板,一次澆筑成混凝土基礎。
采用二次灌漿法時,須預先立好???,并在底腳螺絲位置處立上預留孔模板。預留孔的尺寸一般比底腳螺絲直徑大5cm左右。如果不用預留孔模板,也可在底腳螺絲外面套一根直徑比螺栓直徑大1.5~2倍粗的鐵管或竹管,把底腳螺絲固定在樣板架上。使底腳螺絲稍能偏動,便于對準底座上的底腳螺絲孔。
大型水泵機組通常不帶底座,為便于機組的安裝與調平找正,常用槽鋼制成整體式底座,在澆筑混凝土基礎時采用一次或二次澆筑法將鋼制機組底座穩好在設計位置上。該種施工方法的優點是鋼制底座與混凝土的結合較牢固,整體性較好。
