化工水泵特性曲線,知識
作者:化工泵 來源:水泵 發布時間:2023-06-09
    化工水泵的特性曲線——指泵的揚程(即泵的能量供應)與流量的關系曲線。
一、離心泵的特性曲線
     壓頭、流量、功率和效率是離心泵的主要性能參數。這些參數之間的關系,可通過實驗測定。離心泵生產部門將其產品的基本性能參數用曲線表示出來,這些曲線稱為離心泵的特性曲線。以供使用部門選泵和操作時參考。

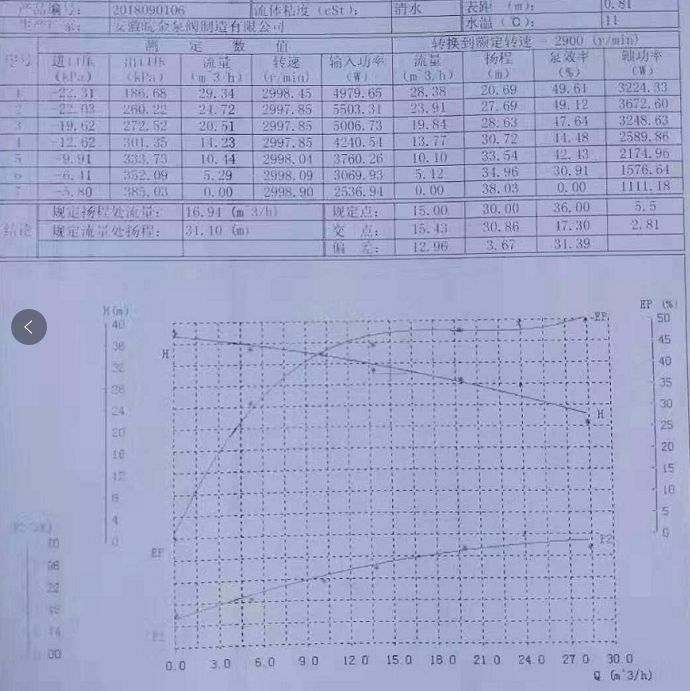

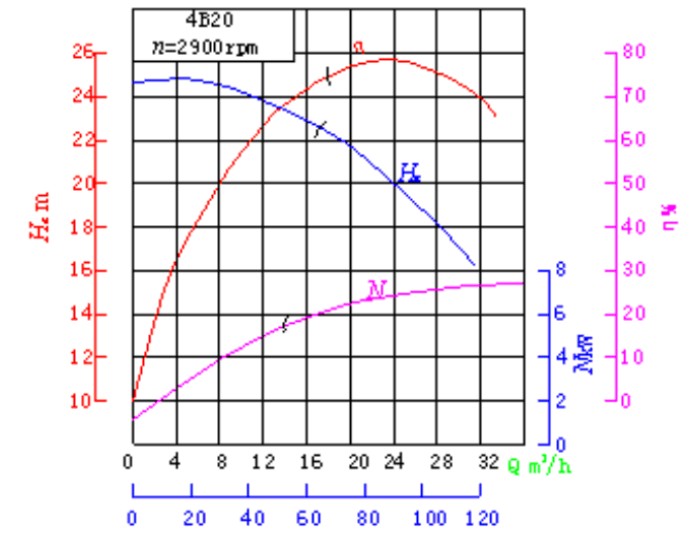

     特性曲線是在固定的轉速下測出的,只適用于該轉速,故特性曲線圖上都注明轉速n的數值,離心泵在n=2900r/min時特性曲線。

1.H-Q曲線
     H-Q曲線表示泵的流量Q和壓頭H的關系。離心泵的壓頭在較大流量范圍內是隨流量增大而減小的。不同型號的離心泵,H-Q曲線的形狀有所不同。如有的曲線較平坦,適用于壓頭變化不大而流量變化較大的場合;有的曲線比較陡峭,適用于壓頭變化范圍大而不允許流量變化太大的場合。
2.N-Q曲線
     N-Q曲線表示泵的流量Q和軸功率N的關系,N隨Q的增大而增大。顯然,當Q=0時,泵軸消耗的功率小。因此,啟動離心泵時,為了減小啟動功率,應將出口閥關閉。
3.η-Q曲線
     η-Q曲線表示泵的流量Q和效率η的關系。開始η隨Q的增大而增大,達到大值后,又隨Q的增大而下降。該曲線大值相當于效率高點。泵在該點所對應的壓頭和流量下操作,其效率高。所以該點為離心泵的設計點。選泵時,總是希望泵在高效率工作,因為在此條件下操作為經濟合理。但實際上泵往往不可能正好在該條件下運轉,因此,一般只能規定一個工作范圍,稱為泵的高效率區。高效率區的效率應不低于高效率的92%左右。泵在銘牌上所標明的都是高效率下的流量,壓頭和功率。離心泵產品目錄和說明書上還常常注明高效率區的流量、壓頭和功率的范圍等。
 二.離心泵的轉數對特性曲線的影響
     離心泵的特性曲線是在一定轉速下測定的。當轉速由n1改變?yōu)閚2時,其流量、壓頭及功率的近似關系為
(2-6)式(2-6)稱為比例定律,當轉速變化小于20%時,可認為效率不變,用上式進行計算誤差不大。
三.葉輪直徑對特性曲線的影響
     當葉輪直徑變化不大,轉速不變時,葉輪直徑、流量、壓頭及功率之間的近似關系為
(2-7)式(2-7)稱為切割定律。

四.液體物理性質的影響
     泵生產部門所提供的特性曲線是用清水作實驗求得的。當所輸送的液體性質與水相差較大時,要考慮粘度及密度對特性曲線的影響。
1.密度的影響:
     離心泵的壓頭與密度無關,這可以從概念上加以說明。液體在一定轉速下,所受的離心力與液體的密度成正比。但液體由于離心力的作用而取得的壓頭,相當于由離心力除以葉輪出口截面積所形成的壓力,再除以液體密度和重力加速度的乘積。這樣密度對壓頭的影響就消除了。但是,泵的軸功率隨液體密度而改變。因此,當被輸送液體的密度與水不同時,不能使用該泵所提供的N-Q曲線,而應按(2-4a)及(2-5)重新計算。
2.粘度的影響:
     所輸送的液體粘度愈大,泵體內能量損失愈多。結果泵的壓頭、流量都要減小,效率下降,而軸功率則要增大,所以特性曲線改變。
3.溶質的影響:
      如果輸送的液體是水溶液,濃度的改變必然影響液體的粘度和密度。濃度越高,與清水差別越大。濃度對離心泵特性曲線的影響,同樣反映在粘度和密度上。如果輸送液體中含有懸浮物等固體物質,則泵特性曲線除受濃度的影響外,還受到固體物質的種類,以及粒度分布的影響。
