機械密封的壓縮量如何計算
作者:泵 來源:機械密封 發布時間:2021-03-13
機械密封的壓縮量是與整體尺寸直接相關的,正確地裝配尺寸可以保證機械密封具有彈簧比壓,從而使整個密封工作在合適的端面比壓狀態,保證合適的泄漏量和足夠的使用壽命。

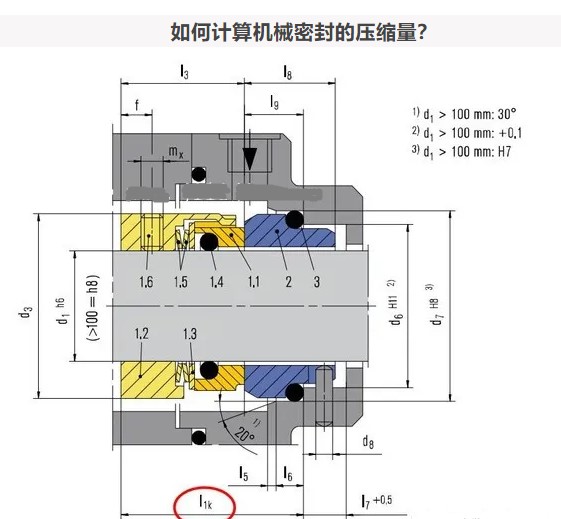

機械密封中尺寸關鍵尺寸L1K對應提主提到的壓縮量,保證軸向尺寸L1K即為達到了機械密封的安裝狀態,也就是我們追求的密封壓縮量佳值。
得到合適的軸套與壓蓋關聯尺寸,才能保證L1K尺寸。這就是我們常說的機械密封安裝尺寸!那么,一般彈簧壓縮多少比較合適?這個問題不能一概而論;因為我們需要一定的彈簧力來保證動靜環緊密貼合在一起,同時保證可以克服輔助密封的摩擦力實現動環(補償環)自由移動(用于補償軸的竄動和密封的磨損)。
彈簧力太大,動靜環磨損較快,使用壽命縮短;彈簧力太小,動靜環容易打開,可靠性低。而關鍵在于機械密封中彈簧的工作位置通常并不一致,可能并不是理想的2/3,也不是理想的1/2。
同一廠家不同密封表現不同,不同廠家不同密封千差萬別,此處并沒有統一的標準或規定。如果非要找一個萬變不離其宗的東西,那么我們可以認為是彈簧比壓。
彈簧比壓=彈簧力/動靜環接觸面積,在設計手冊里,對于彈簧比壓的要求是
