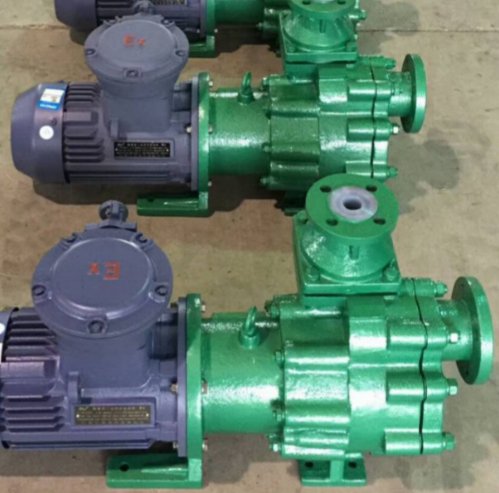

化工耐腐蝕泵是化工廠的常用化工泵,具有很好的耐腐蝕效果,對于輸送腐蝕性液體很實用,對于耐腐蝕泵的配用管道要求也很重要,對于各種管道的要求配置該如何選擇呢?管道的水流怎么確定呢?有哪些方法參數或方式呢?
一、化工耐腐蝕泵吸管及出水管的流速,宜采用下列數值;
1、吸水管:直徑小于250mm時,為1.0~1.2m/s;直徑在250~1000mm時,為1.2~1.6m/s;直徑大于1000mm時,為1.5~2.0m/s。
2、出水管:直徑小于250mm時,為1.5~2.0m/s。直徑在250~1000mm時,為2.0~2.5m/s;直徑大于1000mm時,為2.0~3.0m/s。
3、水泵吸水管設計流速宜為0.7~1.5m/s。出水管流速宜為0.8~2.5m/s。
4、排水管道采用壓力流時,壓力管道的設計流速宜采用0.7~2.0 m/s。金屬管道為10.0 m/s。非金屬管道為5.0 m/s 。
5、排水管渠的小設計流速,應符合規定:污水管道在設計充滿度下為0.6m/s。雨水管道和合流管道在滿流時為0.75m/s。明渠為0.4m/s。
6、排水明渠的大設計流速,應符合規定:當水流深度為0.4~1.Om時,宜按表4.2.6的規定取值。
二、生活給水管道流速:生活或生產給水管道,不宜大于2.0m/s,當防噪聲要求,且管徑不大于25mm時,流速可采用0.8~1.0m/s;消火栓系統,消防給水管道,不宜大于2.5m/s;自動噴水滅火系統給水管道,不宜大于5.0m/s,但其配水只管在個別情況下,可控制在10 m/s以內。
三、室外消防給水管流速:
第7.3.14條 工藝裝置區或罐區的消防給水干管的管徑,應經計算確定,但不宜小于200mm。獨立的消防給水管道的流速,不宜大于5m/s。
四、自動噴水滅火系統給水管流速:管道內的水流速度宜采用經濟流速,必要時可超過5m/s,但不應大于10m/s。
五、平均經濟流速:管材的選擇一般采用經濟流速法,根據不同管材確定適宜流速和管徑。經濟流速受管材價格、使用年限和系統的施工費用及動力價格等因素的影響較大。若管材價格低、動力價格高時,經濟流速選小值,反之則選取大值。一般大管徑可取較大的平均經濟流速,小管徑可取較小的平均經濟流速。
六、經濟流速是指在設計供水管道的管徑時使供水的總成本(包括鋪設管路的建安費、水泵站的建安費、及水泵抽水的經營費之總和)低的流速。
