水泵進出口大小及管道安裝要求
作者:水泵 來源:泵 發布時間:2024-01-11

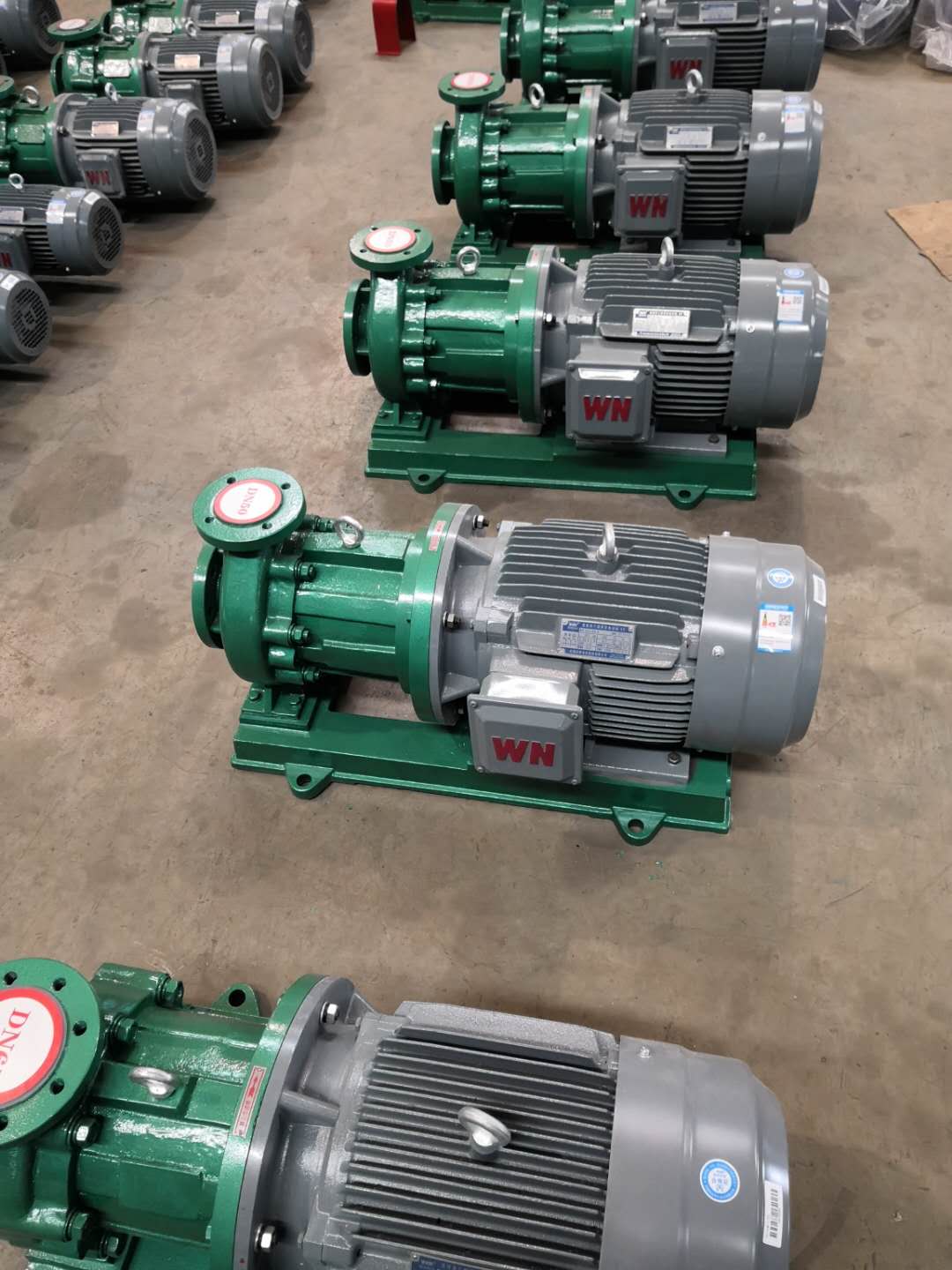

一、泵和管道進出口大小問題
泵的進水口一般大于出口,因?yàn)槲跒榈蛪毫?,水的密度小流速慢,為了滿足供水平衡要求和保證入口有一定的壓頭,防止汽蝕,一般都大;出水口流速快,同管徑流量大,所以決定連接的吸水口要大于出水的。口管徑大吸入阻力小,有利于泵吸入介質,出口管徑小,有利于泵出口壓力保持。
通常泵的吸水口管徑一般大于出口管徑,根據管徑不同吸水管流速也不同。管徑小于250時為1~1.2m/s,管徑250~1000時1.2~1.6 m/s, 從技術上考慮,水流的大速度應不超過2.5~3.0米/秒,小速度不得小于0.6米/秒(防止沉積)。

二、泵的管道布置要求
泵的進出口管道對管口的作用力和力矩應符合制造廠或相關要求。同時泵進口管道的壓力降應滿足T藝要求,且不應存在“氣袋”。
泵體不宜承受進、出口管道和閥門等重量,故泵進、出口管道上設置支架(進口管道上為可調支架),盡可能做到泵移走時不設臨時支架,并滿足泵檢修時支承的要求。
為了降低泵出口切斷閥的安裝高度,泵出口止回閥可選用蝶形止回閥;泵出口與所連接的管道直徑不一致時,可選用異徑止回閥。
泵進口管道上的過濾器周圍應有濾網抽出的空問。若在泵進口設置臨時過濾器時,進口管道應沒置一段帶法蘭的短管,以便拆卸,并應備一個與臨時過濾器同樣厚度的墊環。以便拆卸后快速恢復生產。
泵出口管一般比泵吸人管小1~2級,所以產生應力小些。泵出口流速較大不易產生氣袋,對于出口較長的管道,要注意水擊問題。幾臺泵并聯時,為了防止在泵停止運動時物料的倒流,應在泵出口裝有止回閥,立管上的止回閥上方應裝一個放液閥。
泵入口切斷閥主要用于切斷流體流動,因此,切斷閥應盡量靠近泵入口管嘴,以便最大限度地減少閥與泵嘴之間的滯留量。泵人口切斷閥,一般使用閘閥或其他阻力較小的閥門。當入口管道尺寸比泵嘴大一級時,切斷閥與管道尺寸相同,當人口管道尺寸比泵嘴大兩級以上時,切斷閥尺寸比管道尺寸小一級。
液體進入葉輪后速度加快,在葉輪入口部位壓力降低,一旦產生壓力降的部位靜壓力低于飽和蒸氣壓。就會出現氣泡,這就是所說的汽蝕現象。由于汽蝕作用,還會發生葉輪腐蝕、振動和噪聲,為此設計時要特別注意。
在布置泵的管道時要注意在泵體的上方不要有管道,以免列泵在檢修時帶來不方便。也不要在泵的正面敷設,以免妨礙拆卸泵。泵要排列成行,并盡量減少管道長度,泵的位置應考慮吸入管道要短,但也同時考慮管道熱脹的自補償。
泵出口管道卜的異徑管府靠近泵的出口。頂部吸人和排出的泵,在間距很小時,可采用偏心異徑管加大間距。
三、安裝泵時對管道有哪些要求
1.吸入和排出管路應該有支架。一般情況下泵應不承受管路負荷。
2.對于大的管路應該有撓性連接,盡量減少由于管路錯位誤差、管路伸縮、地基下沉對泵造成的影響。
3.為了防止漏氣,吸入管路盡可能法蘭連接。吸入口漏氣十分難以發現,應加以小心。
4.吸入管路的布置,一定要設法使得從吸入面到泵具有有向上的坡度(1/50左右)以使管路中不存空氣。但是管道淹沒在水下時,從吸水管到泵取向下的坡度。
5.入口管路應設置過濾裝置或攔污設備,以避免雜質進入泵內進行循環。并定期清除污物,防止堵塞入口管路。
6.對于并聯運行泵的吸入管,如果接到公共的母管上,往往會發生入口壓力的不平衡,所以應采用獨立的進水管。
7.為了調節泵的工況,排出管路應安裝閘閥或截止閥。
8.有變徑管時,為防止空氣積存,好不用同心管,而選用偏心管。
9.安裝于吸入側的閘閥,為避免積存空氣,應安裝成水平方向或向下傾斜。
10.彎曲部位盡可能做到平緩,減少彎頭個數,且要設法避免設置在靠近泵進口部位。
11.吸入管路上安裝儀器儀表時應盡量避開彎頭、變徑等部位,避開流動不規則性對測量的影響。
12.為防止突然斷電時泵的倒轉和受水錘沖擊,排出管路應安裝逆止閥,并安裝在閘閥的后面。
13.在排出管路上好安裝壓力表,以觀察系統和泵工作狀況,注意盡量避開彎頭和閥,以免產生誤差。
14.管路安裝好后,好用設計壓力1.5倍的壓力水壓試驗,不得有漏水、滲水現象。
