循環泵安裝高度如何計算
作者:循環泵 來源:泵 發布時間:2021-05-04
    循環離心泵是輸水中常用的泵之一,泵房內的地坪標高取決于水泵的安裝高度,正確地計算水泵的允許安裝高度,使泵站既能安全供水,又能節省土建造價,具有很重要的意義。
為了避免汽蝕現象的發生,離心泵的安裝高度需要進行非常仔細的校核計算。水泵進水側裝置形式:

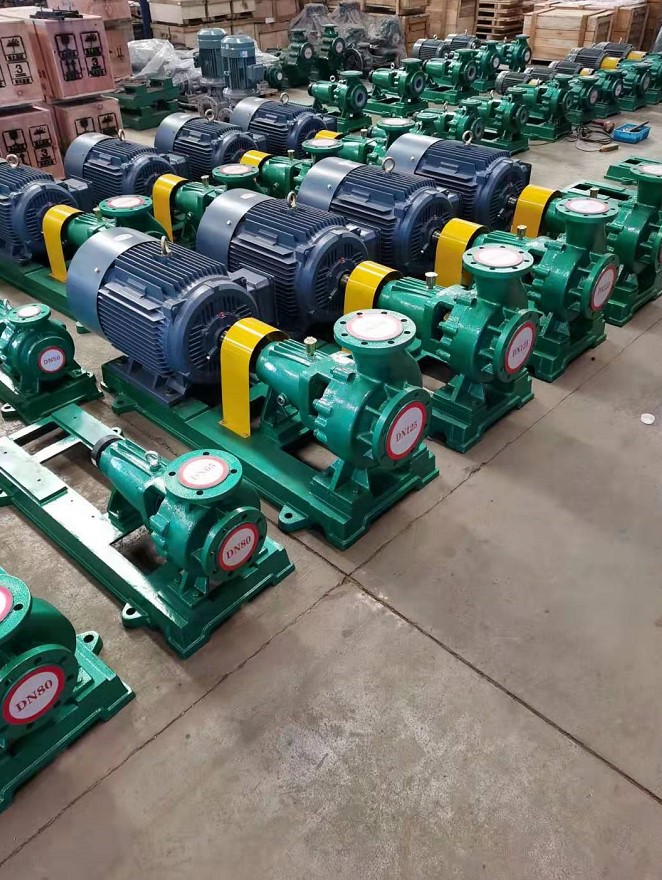

                  循環泵
泵的允許幾何安裝高度與多方面條件有關,公式如下:
式中:
[Hg]—泵的允許幾何安裝高度,m;(計算結果供設計時利用,實際安裝高度需低于允許安裝高度)
pe—吸水水面壓力,Pa;(為吸水水面的大氣壓,海拔越高大氣壓越低)
pv—飽和蒸汽壓力,Pa;(與水溫有關,水溫越高,飽和蒸汽壓力越高)
ρ—流體的密度,kg/m3;
g—重力加速度,9.81m/s2;
[NPSHr]—水泵的允許汽蝕余量,m;(與水泵性能有關,由水泵廠家提供)
hw—吸入管路中的水頭損失,m。(與吸水管路設計有關,由設計人員確定)
由上式可知:
海拔越高、水溫越高、允許汽蝕余量越大、進水管路水頭損失越大,允許幾何安裝高度越小。
不同海拔時的大氣及對應的水頭高度:
例:某品牌VISO125X100-315-55/2水泵汽蝕余量為[NPSHr]=3.29m,欲在海拔500m高度的地方工作,該地區夏季最高水溫為40℃,若吸水管的水頭損失為1m,則該泵在當?shù)氐倪\行幾何安裝高度[Hg]計算如下:
設:吸水水面壓力為當?shù)卮髿鈮?,由表查得海?00m處大氣壓頭9.7m;
水溫40℃時,水的飽和蒸汽壓頭為0.752m;
計算得:
[Hg]=9.7-0.752-3.29-1=4.658m
