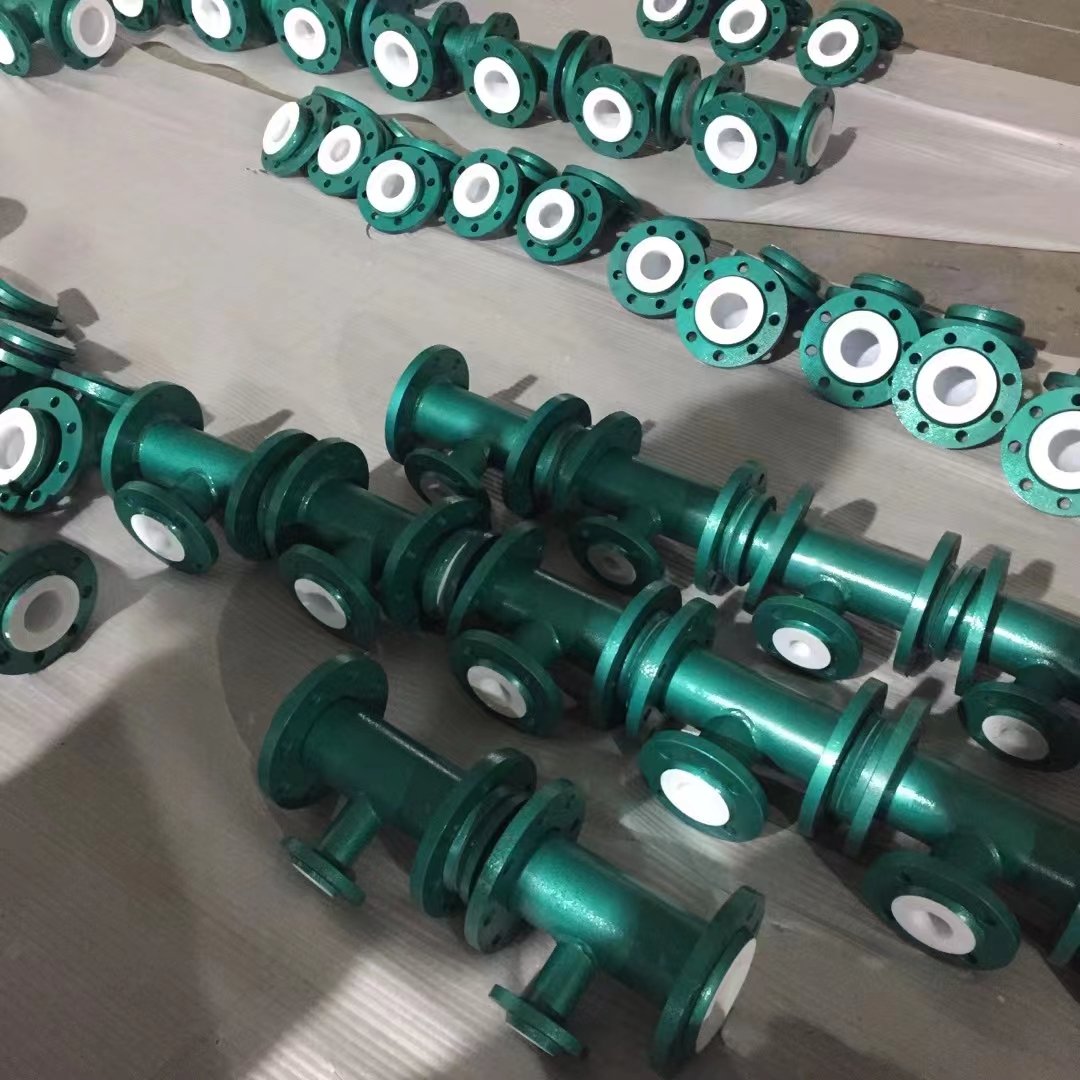

化工襯氟管件彎頭三通,短接和變徑管
作者:襯氟管 來源:三通 發布時間:2024-01-13
化工管道中管路中除管子以外,為滿足工藝生產和安裝檢修等需要,管路中還有許多其他構件如短管、彎頭、三通、異徑管、法蘭、盲板等。對于過流介質的不同,管件材質也不同,襯氟彎頭,襯氟三通,襯四氟管等是工業耐腐蝕管道常見的工藝。我們通常稱這些構件為管路附件簡稱管件。管件是組成管路不可缺少的部分。這里簡單介紹幾種常用管件。
1、三通
當兩條管路之間相互連通或需要有旁路分流時,其接頭處的管件稱為三通。
根據接入管的角度不同,有垂直接入的正接三通、斜接三通。斜接三通按斜接角度來定名稱,如45°斜三通等。
此外按出入口的口徑大小分別稱謂,如等徑三通等。除常見的三通管件外,還常以接口的多少稱,例如四通、五通、斜接五通等。常見的三通管件,除用管子拼焊外,還有用模壓組焊、鑄造和鍛造而成。
2、彎頭
彎頭主要用來改變管路的走向,可根據彎頭彎曲的程度不同來分類,常見的有90°、45°、180°、360°彎頭。180°、360°彎頭又稱“U”形彎管。
另外還有工藝配管需要的特定角度的彎頭。彎頭可用直管彎曲或用管子拼焊而成,也可用模壓后焊接而成,或用鑄造和鍛造等方法制成,如在高壓管路中的彎頭大都是優質碳鋼或合金鋼鍛制而成的。
3、短接管和異徑管
當管路裝配中短缺一小段,或因檢修需要在管路中置一小段可拆的管段時,經常采用短接管。
短接管有帶連接頭(如法蘭、絲扣等),或僅僅是一直短管,也稱為管墊。
將兩個不等管徑的管口連通起來的管件稱為異徑管。通常叫大小頭。這種管件有鑄造異徑管,也有用管子割焊而成或用鋼板卷焊而成。高壓管路中的異徑管是用鍛件或用高壓無縫鋼管縮制而成。
4、法蘭、盲板
為便于安裝和檢修,管路中常采用可拆連接,法蘭就是一種常用的連接零件。
為清理和檢查需要在管路上設置手孔盲板或在管端裝盲板。盲板還可以用來暫時封閉管路的某一接口或?qū)⒐苈分械哪骋欢喂苈分袛嗯c系統的聯系。
在一般中低壓管路中,盲板的形狀與實心法蘭相同,所以這種盲板又叫法蘭蓋,這種盲板同法蘭一樣都已標準化,具體尺寸可以在有關手冊中查到。
另外在化工設備和管路的檢修中,為確保安全,常采用鋼板制成的實心圓片插入兩個法蘭之間,用來暫時將設備或管路與生產系統隔絕。這種盲板習慣叫插入盲板。插入盲板的大小可與插入處法蘭的密封面外徑相同。
