離心泵泵底座基礎及灌漿
作者:離心泵 來源:底座 發布時間:2023-11-29
安裝在底座上的泵必須有一個堅實的基礎,以防止振動和不對中,這些振動和不對中會傳遞噪音并損壞泵的軸承、聯軸器和軸。制造商在安裝和操作手冊(IOM) 中提供了有關建造該基礎和安裝泵的說明,應予以遵守,以避免任何保修失效。雖然這些說明可能因制造商而異,但即使不是全部,也是大部分制造商都需要將泵安裝在混凝土基礎上,并對泵框架(底座)進行灌漿。

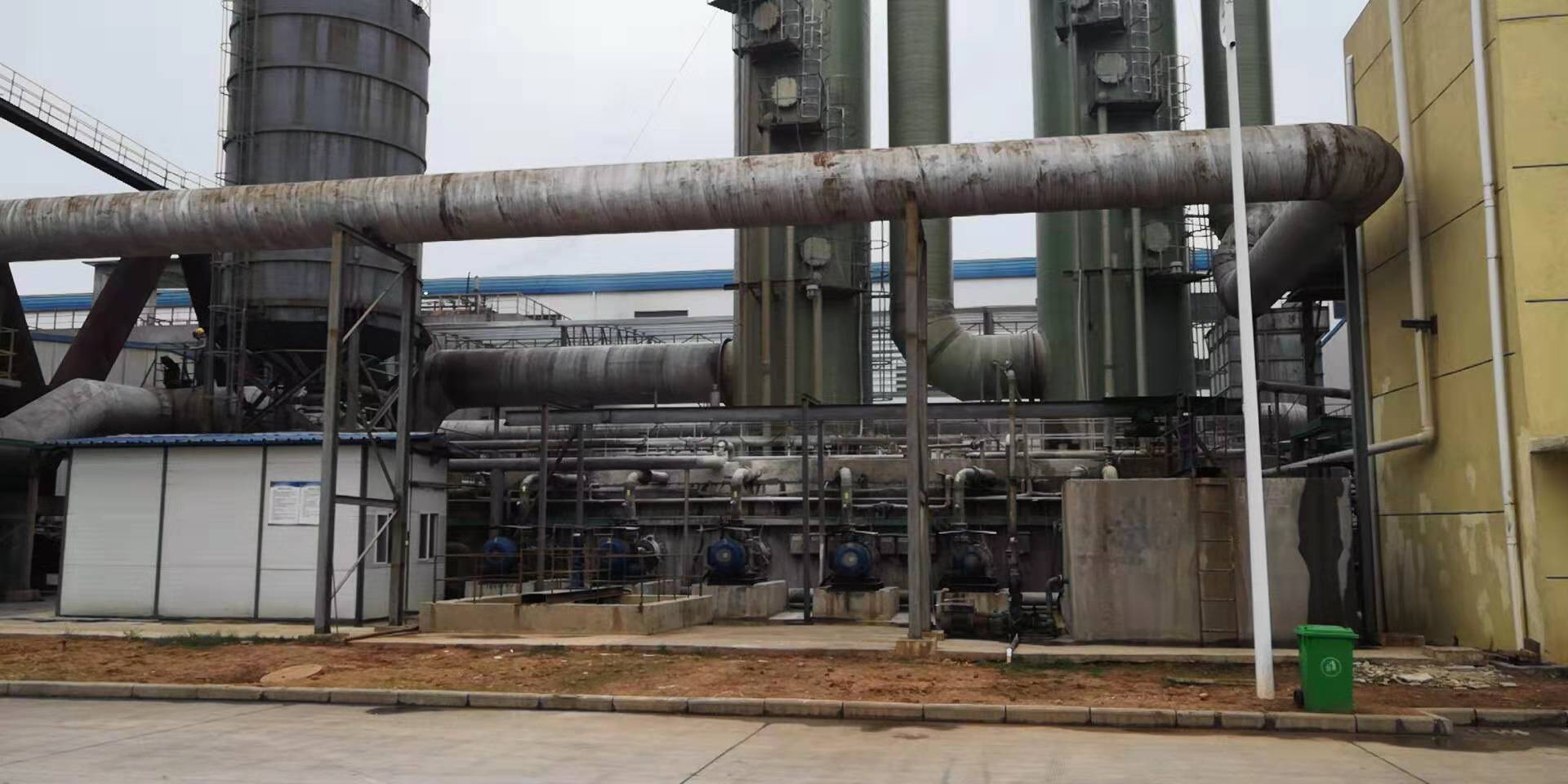

建造泵基礎
框架安裝的端吸式或剖分殼體泵(中開泵)不應直接安裝在地板上。為了在運行期間正確對中和穩定,泵需要安裝在符合 IOM 中規定的質量要求的澆筑混凝土“墊”或“基礎”上。例如,Bell and Gossett公司建議基礎的重量至少為泵重量的 3 倍,以防止振動。它的長度和寬度也必須比泵底座至少大兩英寸。通常使用套筒式或 J 型地腳螺栓將泵和框架固定到墊上。
在安裝泵之前,需要將底座永久性地“固定”在地板上。將底座固定在地板上通常需要結合使用灌漿、鋼筋和錨固件,以滿足抗震規范和制造商的要求。通過將底座與地板綁在一起,可以將地板的重量作為底座所需質量的一部分。
如果要將泵安裝在高于地面的地板上,則應考慮使用彈簧隔離混凝土慣性底座,這是一種圍繞泵底座的鋼框架,其中包括帶有混凝土的垂直彈簧,以提供振動和運動控制。如果使用慣性底座,還需要為泵的供給和回流管(supply and return of the pump)安裝彈簧吊架。
使用彈簧隔離慣性底座時,集管應獨立于泵來支撐。我們建議,泵的供給和回流(管上)的前三個管道吊架應為彈簧吊架。此外,還應在泵的吸入口和排出口安裝柔性連接器,以將泵與管道隔離。慣性底座和彈簧隔離裝置的尺寸應由地震和振動隔離顧問確定。
泵底座灌漿
大多數制造商要求其底座安裝的泵在墊/基礎上進行灌漿安裝。這包括用不收縮的水泥、沙子和水的混合物填充泵框架/底座。將灌漿倒入泵底座,直至底座框架頂部,以將泵底座鎖定在基礎上(也可以使用固化更快的環氧灌漿)。灌漿不僅可以進一步減少振動,而且增加的剛度有助于保持軸的對中,從而減少泵軸承和聯軸器的磨損。
不要忘記滴水盤
如果您安裝的是用于冷凍水應用的泵,請確保在泵的蝸殼下方安裝了一個滴水盤,以收集從泵上滴落的冷凝水。滴水盤應通過管道連接到排水管,以防止泵墊和周圍地板被浸濕。
