法蘭種類你知道多少
作者:泵 來源:法蘭 發布時間:2021-11-27
PN系列公稱壓力等級采用PN表示,包括以下九個等級:PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。
Class系列公稱壓力等級采用Class表示,包括以下六個等級:Class150、 Class300、Class600、Class900、Class1500、Class2500。

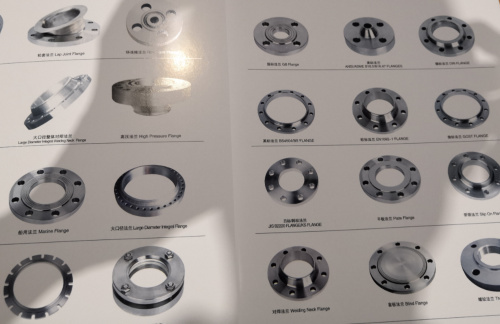

一、法蘭的分類
1、按化工行業標準來分,法蘭為:
板式平焊法蘭(PL) 帶頸平焊法蘭(SO) 帶頸對焊法蘭(WN) 整體法蘭(IF)
承插焊法蘭(SW) 螺紋法蘭(Th)
對焊環松套法蘭(PJ/SE) 法蘭蓋(BL) 平焊環松套法蘭(PJ/PJ) 襯里法蘭蓋(BL(s))
2、按石化(SH)行業標準來分,法蘭分為:
螺紋法蘭(PL) 對焊法蘭(WN)
平焊法蘭(SO) 承插焊法蘭(SW)
松套法蘭(LJ) 法蘭蓋(不表注)
3、按照連接方式法蘭連接種類來分,法蘭分為:
板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等。
4、按所聯接的部件可分為容器法蘭及管法蘭。
5、按結構型式分,有整體法蘭、螺紋法蘭、平焊法蘭對焊法蘭、活套(松套、活舌)法蘭和法蘭蓋。
6、按機械(JB)行業標準來分,法蘭分為:
整體法蘭 對焊法蘭 板式平焊法蘭
對焊環板式松套法蘭 平焊環板式松套法蘭 翻邊環板式松套法蘭 法蘭蓋
7、按國家(GB)標準來分,法蘭分為:
整體法蘭 螺紋法蘭 對焊法蘭
帶頸平焊法蘭 帶頸承插焊法蘭
對焊環帶頸松套法蘭 板式平焊法蘭 對焊環板式松套法蘭 平焊環板式松套法蘭
翻邊環板式松套法蘭 法蘭蓋
二、法蘭連接的形式
法蘭連接(flange,joint):由一對法蘭、一個墊片及若干個螺栓螺母組成。法蘭聯接是一種可拆聯接。
原理:墊片放在兩法蘭密封面之間,擰緊螺母后,墊片表面上的比壓達到一定數值后產生變形,并填滿密封面上凹凸不平處,使聯接嚴密不漏。
性能:較好的強度和密封性,結構簡單,成本低廉,可多次重復拆卸,應用較廣 。
失效形式:主要表現為泄漏,泄漏量控制在工藝和環境允許的范圍內。
三、法蘭的密封形式
1、法蘭封面形式包括
密封面形式 代號
平面 FF
突面 RF
凹凸面 凸面 MFM M
凹面 FM
榫槽面 榫面 TG T
槽面 G
環連接面 RJ
2、法蘭類型與密封面型式
法蘭類型 密封面型式 壓力等級PN,MPa
板式平焊法蘭(PL) 突面(RF) 0.25~2.5
全平面(FF) 0.25~1.6
帶頸平焊法蘭(SO) 突面(RF) 0.6~4.0
凹凸面(MFM) 1.0~4.0
榫槽面(TG) 1.0~4.0
全平面(FF) 0.6~1.6
帶頸對焊法蘭(WN) 突面(RF) 1.0~25.0
凹凸面(MFM) 1.0~16.0
榫槽面(TG) 1.0~16.0
環連接面(RJ) 6.3~25.0
全平面(FF) 1.0~1.6
法蘭類型 密封面型式 壓力等級PN,MPa
整體法蘭(IF) 突面(RF) 0.6~25.0
凹凸面(MFM) 1.0~16.0
榫槽面(TG) 1.0~16.0
環連接面(RJ) 6.3~25.0
全平面(FF) 0. 6~1.6
承插焊法蘭(SW) 突面(RF) 1.0~10.0
凹凸面(MFM) 1.0~10.0
榫槽面(TG) 1.0~10.0
螺紋法蘭(Th) 突面(RF) 0.6~4.0
全平面(FF) 0.6~1.6
對焊環松套法蘭(PJ/SE) 突面(RF) 0.6~4.0
法蘭類型 密封面型式 壓力等級PN,MPa
平焊環松套法蘭(PJ/PR) 突面(RF) 0.6~1.6
凹凸面(MFM) 1.0~1.6
榫槽面(TG) 1.0~1.6
法蘭蓋(BL) 突面(RF) 0.25~25.0
凹凸面(MFM) 1.0~16.0
榫槽面(TG) 1.0~16.0
環連接面(RJ) 6.3~25.0
全平面(FF) 0.25~1.6
襯里法蘭蓋(BL(S)) 突面(RF) 0.6~4.0
凸面(M) 1.0~4.0
榫面(T) 1.0~4.0
