離心泵葉輪，泵殼和軸性能介紹
作者：離心泵 來源：離心泵 發布時間：2020-11-30
離心泵的各零部件檢修都有相應的標準，在檢修時要嚴格按照標準來進行。

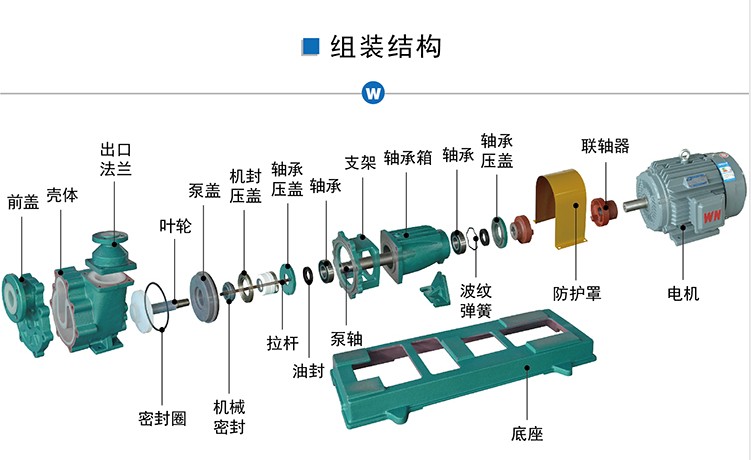

一、泵頭、泵殼及導葉輪
1、清洗并檢查各級葉輪，應無磨損、裂紋、沖蝕等缺陷。
2、離心泵導葉輪的防轉銷應無彎曲、折斷和松動。泵頭、泵殼密封環表面應無麻點、傷痕、溝槽，表面粗糙度Ra的允許值為0.8μm，密封環與泵頭、離心泵泵殼裝配間隙量為 0.05～0.10mm，密封環應不松動。
3、以離心泵泵頭、離心泵泵殼止口為基準，測量密封環內孔徑向圓跳動，其值不大于0.50 mm，端面圓跳動應不大于0.04mm。
4、測量離心泵泵頭、泵殼密封環與其裝配密封環之間的間隙量，其值應在0.50～0.60 mm之間。
二、泵軸
1、清洗并檢查泵軸，泵軸應無裂紋，嚴重磨損等缺陷。如已有磨損、裂紋、沖蝕等，應詳細記錄，并分析其原因。
2、檢測離心油泵泵軸直線度，其值在全長上應不大于0.05mm。軸頸表面不得有麻點、溝槽等缺陷，表面粗糙度的大允許值為0.8μm，軸頸圓度和圓柱度誤差應小于 0.02mm。
3、離心泵鍵槽中心線對軸中心線平行度誤差應小于0.03mm/100。
三、葉輪
1、清洗并檢查各級葉輪表面，葉輪表面應無裂紋、磨損等缺陷，葉輪流道表面應光滑，且無結垢、毛刺，葉片應無裂紋、沖刷減薄等缺陷。
2、檢查各級葉輪吸入口和排出口密封環，應無松動，密封環表面光滑，無毛刺，表面粗糙度Ra的大允許值為0.8μm，與葉輪裝配間隙量應為0.05～0.10 mm。以葉輪內孔為基準，檢查葉輪徑向跳動應不大于0.05 mm。端面跳動不大于0.04 mm。
3、葉輪與軸采用過盈配合，一般為H7/h6。鍵與鍵槽配合過盈量為0.09～0.12 mm，裝配后離心泵鍵頂部間隙量就為0.04～0.07mm。
4、葉輪須作靜平衡。
四、軸
1、滑動軸承
（1）軸承與軸承壓蓋的過盈量為0.02～0.04mm，下軸承襯與軸承座接觸均勻，接觸面積應大60%以上。
（2）更換軸承時，軸頸與下軸承接觸角為60～900密封，接觸面積應均勻，接觸點每平方厘米不少于2～3點。
（3）軸承合金層與軸承襯應結合牢固，合金層表面不得有氣孔、夾渣、剝落等缺陷。
（4）承頂部間隙應符合下表的規定。
（5）軸承側間隙在水平中分面上的數據為頂間隙的一半。
2、滾動軸承
（1）承受軸向和徑向載荷的滾動軸承與軸的配合為H7/js6。
（2）僅承受徑向載荷的滾動軸承與軸的配合為H7/k6。
（3）滾動軸承外圈與軸承箱內壁配合為Js7/h6。
（4）凡軸向止推采用滾動軸承的泵，其滾動軸承的外圈的軸向間隙應留有0.02～0.06mm。
（5）滾動軸承拆裝時，采用熱裝的溫度不超過100℃，嚴禁用火焰直接加熱。
（6）滾動軸承的滾動體與油與滑道表面應無腐蝕、坑疤與斑點，接觸平滑無雜音
五、聯軸器
1、聯軸器與軸的配合為H7/js6。
2、聯軸器兩端面軸向間隙一般為2～6mm。
3、安裝齒式聯軸器應保證外齒在內齒寬的中間位置。
4、安裝彈性圈柱銷聯軸器時，其彈性圈與柱銷應為過盈配合，并有一定的緊力。彈性柱銷與聯軸器孔的直徑間隙為0.40～0.60mm。
六、轉子
1、轉子的圓跳動
（1）單級離心泵轉子圓跳動公差值應符合表要求。
（2）多級離心泵轉子圓跳動應符合表的要求。
2、對于多級泵，必要時轉子應進行動平衡校驗，其要求應符合技術要求。
3、軸套與軸配合為H7/h6，表面粗糙度為▽1.6。
4、平衡般與軸配合為H7/js6。
5、葉輪
（1）葉輪與軸的配合為H7/js6。
（2）葉輪時應做靜平衡，工作轉速在3000r/min的葉輪，外徑上允許剩余不平衡重量不得大于表的要求。
（3）葉輪用去重法找平衡，在適當部位，切去厚度不大于壁厚的1/3。
（4）對于熱油泵，葉輪與軸裝配時，鍵頂部位留有0.10～0.40間隙，葉輪與前后隔板的軸向間隙不小于1～2mm。
七、密封
1、機械密封
（1）壓蓋與軸套的直徑間隙為0.75～1.00mm，壓蓋與密封間腔的墊片厚度為1～2mm。
（2）密封壓蓋與靜環密封圈接觸部位的粗糙度為▽3.2。
（3）安裝機械密封部位的軸或軸套，表面不能有銹斑、裂紋等缺陷，粗糙度為▽1.6。
（4）靜環尾部的防轉槽根部與防轉銷頂部應保持1～2mm的軸向間隙。
（5）彈簧壓縮后的工作應符合設計要求，其偏差為±2mm。
（6）機械密封并圈彈簧的旋向應與泵軸的旋轉方向相反。
（7）壓蓋螺栓應均勻上緊，防止壓蓋端面偏斜。
2、填料密封
（1）封油環與軸套的直徑間隙一般為1.00～1.50mm。
（2）封油環與填料箱的直徑間隙為0.15～0.20mm。
（3）填料壓蓋與軸套的直徑間隙為0.75～1.00mm。
（4）填料壓蓋與填表料箱直徑間隙為0.10～0.30mm。
（5）填料底套現軸套的直徑間隙為0.70～1.00mm。
（6）減壓環與軸套的直徑間隙為0.50 ～1.20mm。
（7）填料環的外徑應小于填料函孔徑0.30～0.50mm，內徑大于軸徑0.10～0.20mm，切口角度一與軸向成45°。
（8）安裝時，相鄰兩道貌岸然填表料的切口至少應錯開90°。
