O形橡膠密封圈是一種斷面形狀為圓形的密封元件,它廣泛用于多種機械設備中,在一定溫度、壓力及不同的液體或氣體介質中起到密封作用,與其它密封圈相比,具有如下的優越性能:
①、密封部位結構簡單,安裝部位緊湊,而且重量較輕。
②、有自密封作用,往往只用一個密封件便能完成密封效果。
③、密封性能好,用作固定密封時幾乎沒有泄漏,用作運動密封時,只在速度較高時才有些泄漏。
④、運動摩擦阻力很小,對于壓力交變的場合也能適應。
⑤、尺寸和溝槽已標準化,成本低,產品易得,便于使用和外購。
與其它密封圈相比,也存在下列三個問題:
①、起動時的摩擦阻力大。
②、用作氣動裝置的密封時,必須加潤滑油,防止磨損。
③、對偶合配件,如運動面、溝槽、間隙等的加工尺寸及精度要求很嚴。
O形橡膠密封圈的結構設計原理

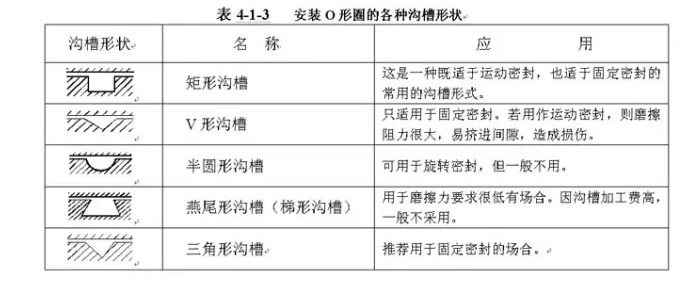

因為O形橡膠密封圈是安裝在各種溝槽中使用,現將安裝溝槽情況列于表4-1-3。
壓力與密封間隙

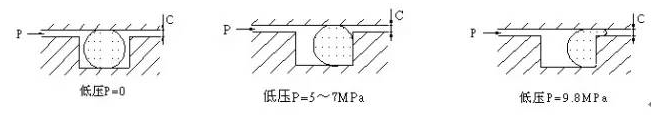

O形橡膠密封圈一般是由壓縮所產生的回彈來進行密封的,但隨著壓力的增加,其被擠入密封濁隙而產生形狀變化,如圖4-1
