補償式閥門:一種閥門結構,在不同的但互成180度的對立面上有入口和出口管線連接。
填料函(組件):閥蓋組件的一部分,用來防止截流元件連接桿周圍的泄漏。包括在完整的填料函組件里的是下列零部件的部分或

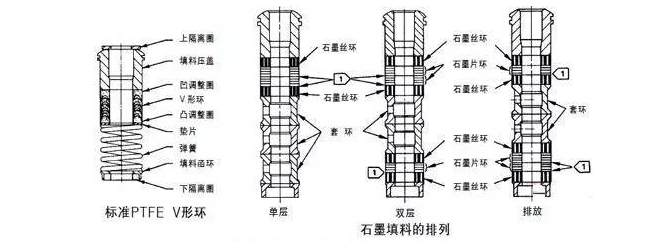

全部的組合:填料、填料壓蓋、填料螺母、套環、填料彈簧、填料法蘭、填料法蘭雙頭螺栓或單頭螺栓、填料法蘭螺母、填料環、填料隔離圈環、毛氈隔離圈、Belleville 彈簧和抗擠壓環。單獨的填料零件示于圖1-13。
活塞:一個可移動的把力傳遞給活塞執行機構推桿的壓力響應元件(圖1-7)。
活塞式執行機構:一個流體驅動的裝置,在其中流體作用在一個可移動的活塞上使執行機構推桿產生運動。活塞式執行機構(圖1-7)可以或者分為:雙作用式,因此,在任一方向上都可產生最大的驅動力;或者分為彈簧復位式,因此在失去氣源時,執行機構會使閥門沿著要求的行程方向移動。
閥芯:一個經常用來指的是截流元件的術語。
閥口:調節閥(控制閥)的流量控制口。
保持環:一個用來把可拆卸法蘭保持在閥體上的分體環。
反作用執行機構:一種薄膜執行機構,它的推桿會隨著膜片壓力的增加而退回來。反作用執行機構有一個密封軸套(圖1-4)安裝在支架的上端,以防止膜片壓力沿著執行機構推桿泄放。
橡膠套:一個防止破壞性異物進入活塞執行機構的密封軸套的保護性裝置。
密封軸套:用來提供一種防止活塞執行機構氣缸泄漏方式的上、下軸套。合成橡膠O形圈被用在軸套里,以密封氣缸、執行機構推桿和執行機構推桿加長軸(圖1-7)。
閥座:截流元件與它的配合表面相接觸的
區域,它實現閥座的關閉。
閥座負載:在規定的靜態條件下,截流元件與閥座之間的凈接觸力。實際上,對于一個給定的調節閥(控制閥),執行機構的選擇就是以需要多大的力來克服靜態、閥桿和動態不平衡力,并留有一個余量給閥座負載為基礎的。
閥座環:閥體組件的一個零件,它為截流元件提供座合表面,并成為流體控制口的
一部分。
可拆卸法蘭:一個安裝在閥體流通口上的法蘭。它通常被一個保持環保持在其位置上。
彈簧調整件:一個管件,通常旋在執行機構推桿上或旋入支架里面,以調整彈簧
壓縮量。
彈簧座:一塊板,保持彈簧到位并提供一個讓彈簧調整件接觸的平面。
靜態不平衡力:在規定的壓力條件下,且流體處于靜止?fàn)顟B(tài)時,由于流體壓力作用在截流元件和閥桿上而產生的凈力。
閥桿連接件:把執行機構推桿連接到閥桿上的裝置。
閥內件:調節被控流體的閥門內部部件。在直通閥體里,閥內件典型地包括截流元件、閥座環、閥籠、閥桿和閥桿銷釘。
軟閥座:帶有彈性、塑性或其它易變形材料的閥內件,用在截流部件或者閥座環里,以用最小的執行機構力取得嚴密的關閉。
上閥體:包含閥門內部零件、有一個流道連接口的閥體殼體的一半部分。它通常包括一種防止閥桿周圍泄漏的方式,并提供一種把執行機構安裝在分體式閥體上的方法。
閥體:閥門的主要的壓力承受腔。它也提供管道連接端和流體流通通道,并支撐閥座表面和閥門截流元件。最常用的閥體結構有:a)帶一個閥座口和閥芯的單閥座閥體;b ) 帶二個閥座口和一個閥芯的雙閥座閥體;c) 帶一個入口和一個出口二個流體連接端的二通閥體;d)帶三個流體連接端的閥體,其中二個連接端可以是入口,而一個是出口(用于混合流體),或者一個連接端是入口,而二個是出口(用于分散流體)。術語閥體經常用來指的是帶有閥蓋組件和包含閥內件零部件的閥體。更加準確地說,這一組部件應該稱為閥體組件。閥體組件(通常稱為閥體或閥門,更加準確地稱為閥體組件):一個閥體、閥蓋組件、底法蘭(如使用)和閥內件元件的組合件。閥內件包括截流元件,它打開、關閉或部分地阻擋一個或多個閥座口。
閥芯:一個經常與閥塞交換使用的術語,指的是截流元件。
閥桿:直行程閥門里,連接執行機構推桿和截流元件的零件。
支架:把執行機構的動力單元?jiǎng)傂缘剡B接到閥門上的結構。
